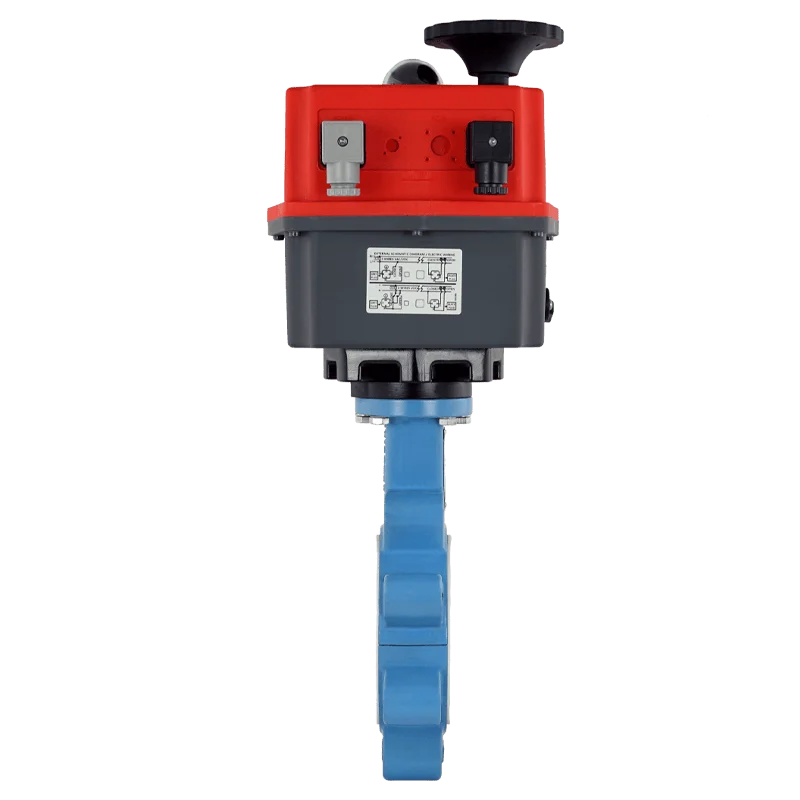

AK131 Absperrklappe DN 65 PN16 PTFE ausgekleidete elektrischer Antrieb 24V - 230V
Produktnummer 150-1302-10-EL
Preis 926,10 €
1.102,06 € inkl. Mwst.
Lieferzeit: Sofort ab Lager
Verfügbar: Auf Lager
Kontakt
Unterstützung und Beratung unter:
Mo-Fr, 8:00 - 17:00 Uhr
Mo-Fr, 8:00 - 17:00 Uhr
Zahlungsmethoden
Versandarten
Beschreibung

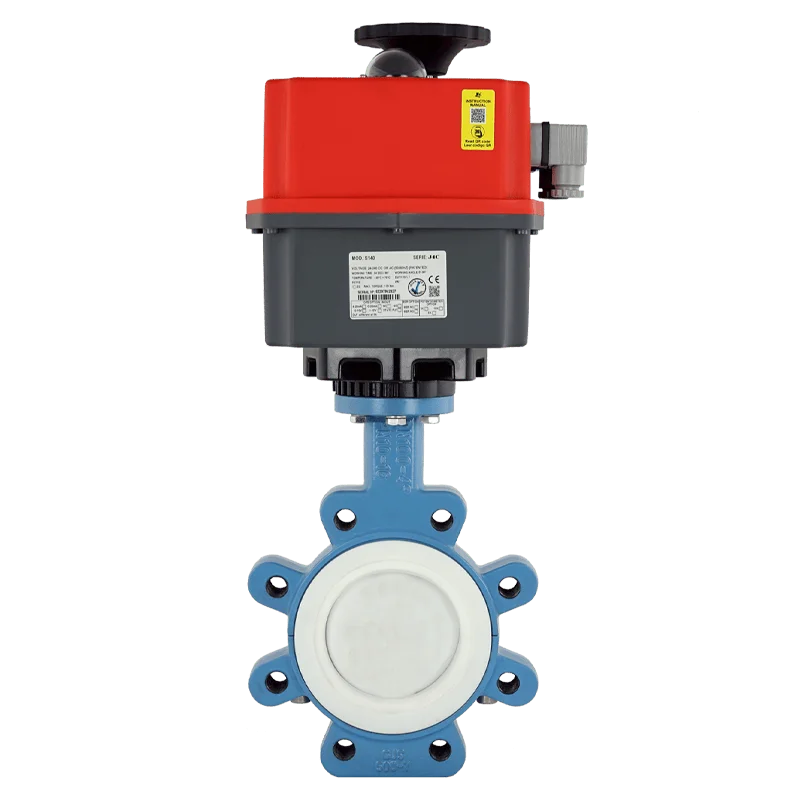

Anflansch PTFE Absperrklappe DN 65 elektrisch
Anschluss PN10/PN16, Gehäuse aus EN-GSJ-500-7 (GGG50) Sphäroguss, Klappenscheibe aus (CF8M) Edelstahl, PTFE-Ummantelung, Dichtung aus PTFE mit Elektroschwenkantrieb J4C-S55, Laufzeit (90°): 13s ± 10%, Multivoltag 24V -230V - 240V AC/DC
Nennweite: DN65 - 2 1/2'' Zoll
Anschluss: Flansch PN10, Flansch PN16
Bauform: Anflansch
Baulänge: EN558-1, Series 20
Gehäuse: Sphäroguss (GGG50)
Werkstoff Manschette: PTFE
Klappenscheibe: Edelstahl+PTFE ummantelt
Max. Betriebsdruck: 10 bar
Temperaturbereich: -25°C bis +200°C
Betätigung: Antrieb elektrisch
Laufzeit (90°): 13s ± 10%
Option: 24V, 230V, 240V
Verfügbarkeit: Auf Lager
Ausschreibung
Fergo Absperrklappe AK131-DYTLL-DN65-EL Antrieb
Anflanschgehäuse - 2-teilig
Dichtschließend - Zentrisch gelagert
Einbau zw. Flansche PN10, PN16
Optional: Flanschbohrung 150lbs
Gehäuse: EN-GSJ-500-7 (GGG50) Späroguss
Klappenscheibe: ASTM A182 F316 (CF8M), PTFE-Ummantelung
Nenndruck (max.): 10bar
Sitzring: PTFE
Temp. (min. max.): -25°C bis +200°C
Betätigung: Elektroschwenkantrieb Typ: FG-J4C-S55
Multivoltagesystem: 24 - 240V AC/DC, 50/60Hz
Laufzeit (90°): 13s ± 10% • Gehäuse: Polyamid (PA6)
Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
Handnotbetätigung
Elektronische Drehmomentbegrenzung
Automatische Schaltraumheizung
Anflanschgehäuse - 2-teilig
Dichtschließend - Zentrisch gelagert
Einbau zw. Flansche PN10, PN16
Optional: Flanschbohrung 150lbs
Gehäuse: EN-GSJ-500-7 (GGG50) Späroguss
Klappenscheibe: ASTM A182 F316 (CF8M), PTFE-Ummantelung
Nenndruck (max.): 10bar
Sitzring: PTFE
Temp. (min. max.): -25°C bis +200°C
Betätigung: Elektroschwenkantrieb Typ: FG-J4C-S55
Multivoltagesystem: 24 - 240V AC/DC, 50/60Hz
Laufzeit (90°): 13s ± 10% • Gehäuse: Polyamid (PA6)
Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
Handnotbetätigung
Elektronische Drehmomentbegrenzung
Automatische Schaltraumheizung
Datenblatt
Datenblatt
3D-Modell
Herunterladen 3D-Modell
