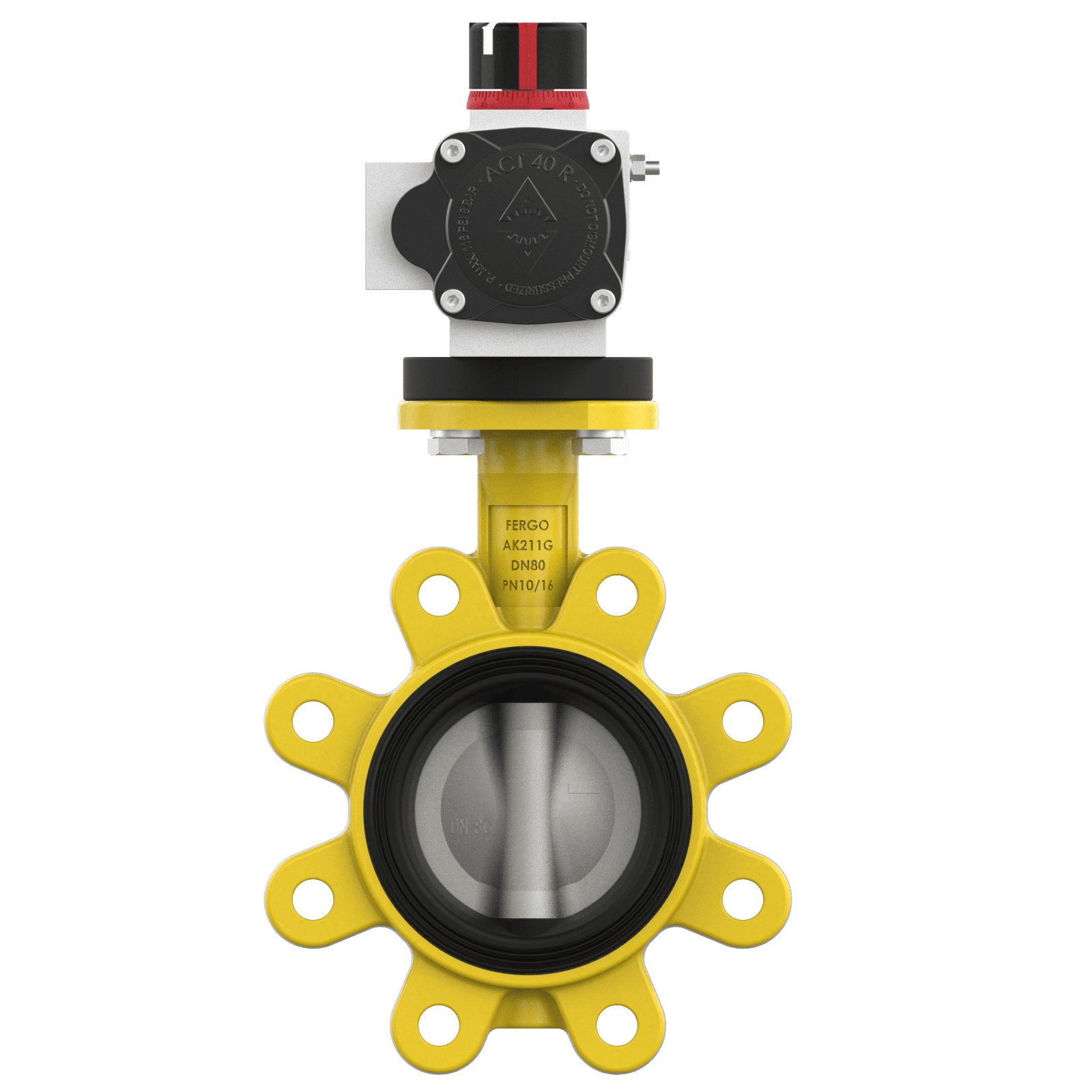

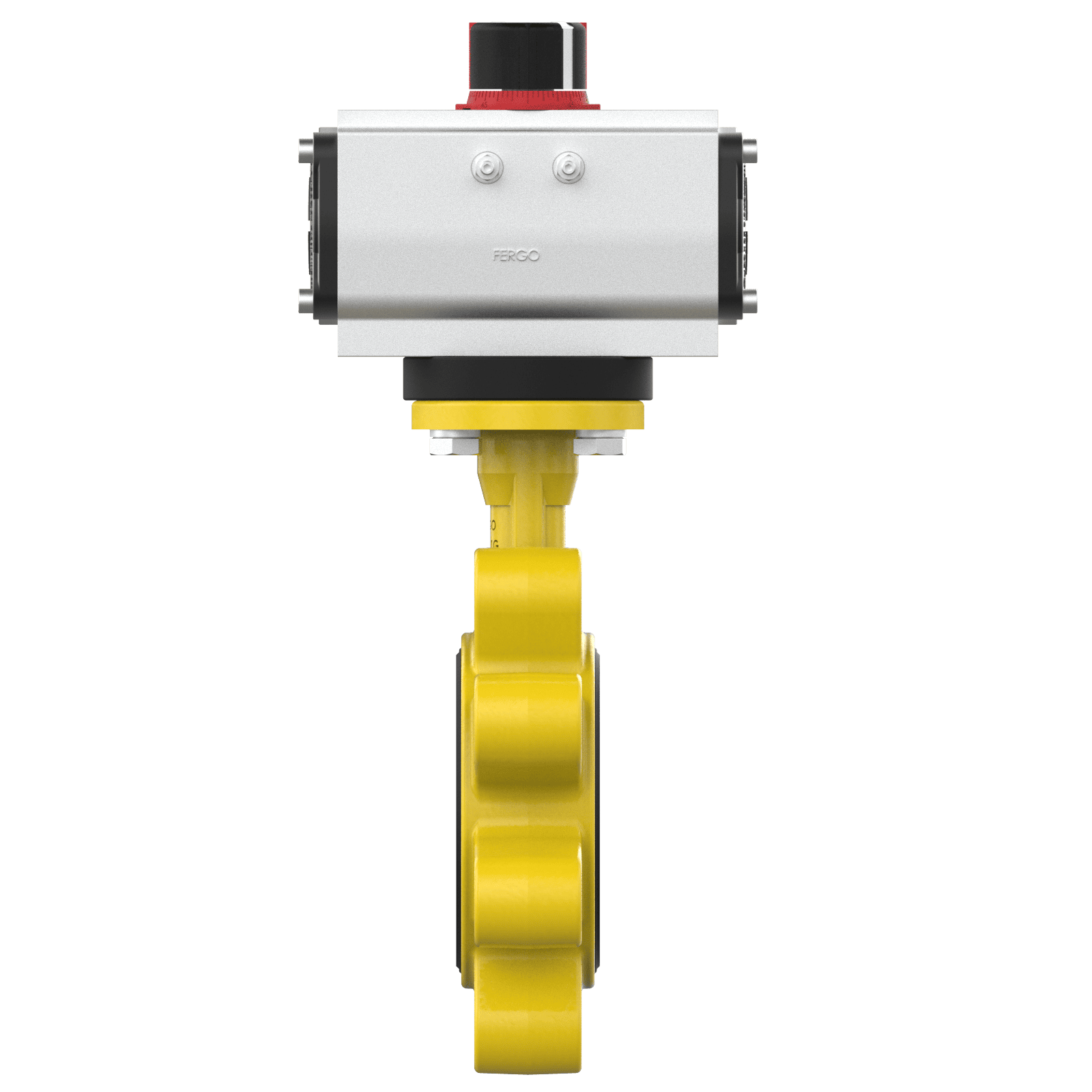

AK211G Gas Absperrklappe DN 80 PN16 DVGW-Gas NBR doppeltwirkend pneumatischer Antrieb
Produktnummer 150-1623-11-DA
Preis 198,66 €
236,40 € inkl. VAT
Lieferzeit: Auf Lager
Verfügbar: Auf Lager
Kontakt
Unterstützung und Beratung unter:
Mo-Fr, 8:00 - 17:00 Uhr
Mo-Fr, 8:00 - 17:00 Uhr
Zahlungsmethoden
Versandarten
Beschreibung
Gas Absperrklappe - Anflansch Absperrklappe DN80 Gas Anschluss Flansch PN10/16, Gehäuse aus Sphäroguss GGG40, Klappenscheibe aus Edelstahl 1.4408, Sitzring aus NBR, Zulassung DVGW Gas mit pneumatischem Schwenkantrieb doppeltwirkend
Nennweite: DN80 - 3'' Zoll
Anschluss: Flansch PN10, Flansch PN16
Bauform: Anflansch
Baulänge: EN558-1, Series 20
Gehäuse: Sphäroguss (GGG40)
Werkstoff Manschette: NBR
Klappen Scheibe: Edelstahl
Temperaturbereich: -20°C bis +90°C, Für DVGW Gas Zulassung -20°C bis +60°C
Betätigung: Antrieb pneumatisch
Zertifikat: DVGW Gas DIN EN 13774
Option: doppeltwirkend
Verfügbarkeit: Auf Lager
Ausschreibung
Fergo Absperrklappe Typ AK211G-D2SNLL-DN80-DA Antrieb
Anflanschgehäuse zum Einbau zw. Flansche PN10/16
Optional: Flanschbohrung 150lbs
Kopfflansch nach ISO 5211
Dichtschließend
Zentrisch gelagert
Gehäuse: GGG40 + Epoxy 120µm
Klappenscheibe: CF8M (1.4408)
Welle: AISI 420
Nenndruck (max.): 16bar
Sitzring: NBR
Zulassung DVGW GAS nach DIN EN 13774
Temp. (min. max.): -20°C bis +110°C
Betätigung: Pneumatik-Antrieb DA1-40-AN-F05-C14
Bauform: Doppeltwirkend, 90° schwenkend
Gehäuse: Aluminium, harteloxiert
Max. Betriebsdruck: 8 bar
Ausgelegt für 6 Bar Steuerdruck
Anflanschgehäuse zum Einbau zw. Flansche PN10/16
Optional: Flanschbohrung 150lbs
Kopfflansch nach ISO 5211
Dichtschließend
Zentrisch gelagert
Gehäuse: GGG40 + Epoxy 120µm
Klappenscheibe: CF8M (1.4408)
Welle: AISI 420
Nenndruck (max.): 16bar
Sitzring: NBR
Zulassung DVGW GAS nach DIN EN 13774
Temp. (min. max.): -20°C bis +110°C
Betätigung: Pneumatik-Antrieb DA1-40-AN-F05-C14
Bauform: Doppeltwirkend, 90° schwenkend
Gehäuse: Aluminium, harteloxiert
Max. Betriebsdruck: 8 bar
Ausgelegt für 6 Bar Steuerdruck
