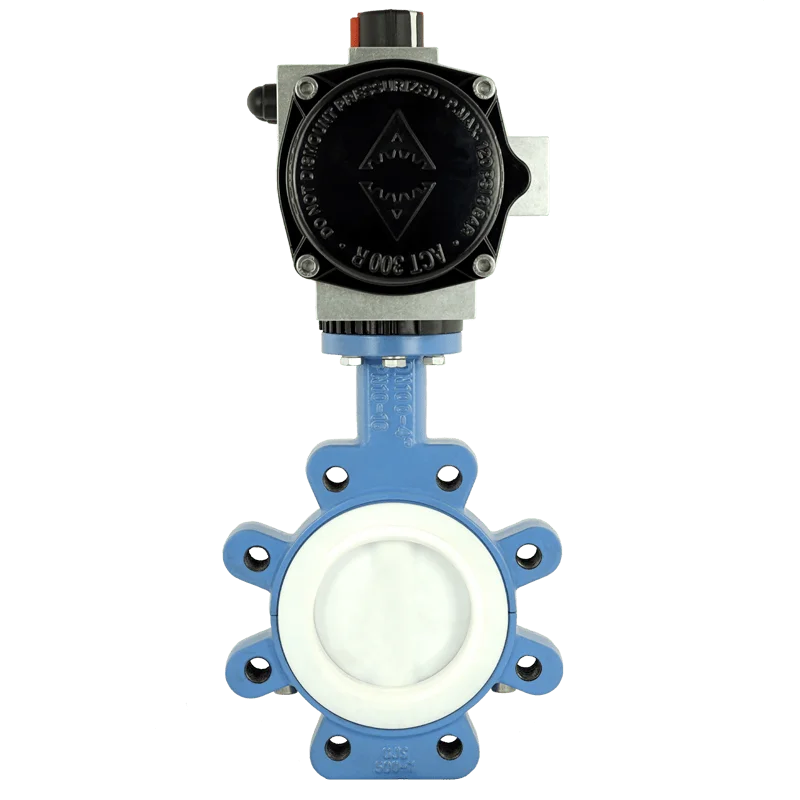

AK131 Absperrklappe DN 150 PN10/16 PTFE ausgekleidete einfachwirkend pneumatischer Antrieb
Produktnummer 150-1302-14-SR
Preis 1.378,60 €
1.640,53 € inkl. Mwst.
Lieferzeit: Sofort ab Lager
Verfügbar: Auf Lager
Kontakt
Unterstützung und Beratung unter:
Mo-Fr, 8:00 - 17:00 Uhr
Mo-Fr, 8:00 - 17:00 Uhr
Zahlungsmethoden
Versandarten
Beschreibung
Anflansch PTFE ausgekleidet Absperrklappe DN 150 pneumatisch, Anschluss PN10/PN16, Gehäuse aus EN-GSJ-500-7 (GGG50) Sphäroguss, Klappenscheibe aus (CF8M) Edelstahl, PTFE-Ummantelung, Dichtung aus PTFE mit pneumatischem Schwenkantrieb einfachwirkend, FEDERKRAFT SCHLIEßEND, Max. Betriebsdruck 8 bar
Nennweite: DN150 - 6'' Zoll
Anschluss: Flansch PN10, Flansch PN16
Bauform: Anflansch
Baulänge: EN558-1, Series 20
Gehäuse: Sphäroguss (GGG50)
Werkstoff Manschette: PTFE
Klappenscheibe: Edelstahl+PTFE ummantelt
Max. Betriebsdruck: 10 bar
Temperaturbereich: -25°C bis +200°C
Betätigung: Antrieb pneumatisch
Option: einfachwirkend, Federkraft schließend(NC)
Verfügbarkeit: Auf Lager
Ausschreibung
Fergo Absperrklappe Typ AK131-DYTLL-DN150 SR Antrieb
Anflanschgehäuse - 2-teilig
Dichtschließend - Zentrisch gelagert
Einbau zw. Flansche PN10, PN16
Optional: Flanschbohrung 150lbs
Kopfflansch nach ISO 5211
Gehäuse: EN-GSJ-500-7 (GGG50) Späroguss
Klappenscheibe: ASTM A182 F316 (CF8M), PTFE-Ummantelung
Nenndruck (max.): 10bar
Sitzring: PTFE
Temp. (min. max.): -25°C bis +200°C
Betätigung: Pneumatik-Antrieb SR1-500-AN-F07/F10-C22-NC
Bauform: Einfachwirkend, 90° schwenkend
FEDERKRAFT SCHLIEßEND
Gehäuse: Aluminium, harteloxiert
Temp. (min./max.): -30° bis +100°C
Max. Betriebsdruck: 8 bar
Anflanschgehäuse - 2-teilig
Dichtschließend - Zentrisch gelagert
Einbau zw. Flansche PN10, PN16
Optional: Flanschbohrung 150lbs
Kopfflansch nach ISO 5211
Gehäuse: EN-GSJ-500-7 (GGG50) Späroguss
Klappenscheibe: ASTM A182 F316 (CF8M), PTFE-Ummantelung
Nenndruck (max.): 10bar
Sitzring: PTFE
Temp. (min. max.): -25°C bis +200°C
Betätigung: Pneumatik-Antrieb SR1-500-AN-F07/F10-C22-NC
Bauform: Einfachwirkend, 90° schwenkend
FEDERKRAFT SCHLIEßEND
Gehäuse: Aluminium, harteloxiert
Temp. (min./max.): -30° bis +100°C
Max. Betriebsdruck: 8 bar
Datenblatt
Datenblatt
3D-Modell
Herunterladen 3D-Modell
