L'actionneur pneumatique quart de tour Fergo entraîne vannes papillon, vannes à boisseau et autres robinetteries quart de tour par air comprimé. Disponible en actionneur double effet (série DA) et actionneur simple effet avec rappel par ressort (série SR). Plage de couple 1,6 à 802 Nm/bar. Bride ISO 5211 F03 à F25. Entraînement étoile 9 mm à 55 mm. Corps en aluminium anodisé dur. Joints NBR (standard), silicone en option pour service basse température jusqu'à −40 °C. Pression max. 8 bar. 61 variantes en stock.
Un actionneur pneumatique quart de tour transforme l'air comprimé en un mouvement rotatif de 90° et entraîne ainsi l'obturateur d'une vanne. La bride ISO 5211 en tête garantit la compatibilité universelle avec les vannes papillon et autres robinetteries quart de tour. Sélectionnez couple, bride ISO, type (DA ou SR) et raccordement via le configurateur ci-dessus.
Double effet vs. simple effet – quel actionneur pneumatique ?
| Caractéristique | Double effet (DA) | Simple effet (SR) |
|---|---|---|
| Principe | air dans les deux sens | air ouvre, ressort ferme (ou inverse) |
| Position de sécurité | maintien en dernière position | vanne en position ressort sur perte d'air (sécurité positive) |
| Option ressort | aucun | NC (ressort fermant) ou NO (ressort ouvrant) |
| Usage typique | contrôle de procédé, commutation fréquente | vannes de sécurité, exigences fail-safe |
| Couple à 6 bar | plus élevé (les deux côtés du piston travaillent) | réduit (contre-force du ressort) |
Pour les vannes de sécurité avec position de repli définie, nous recommandons l'actionneur simple effet (SR) avec option NC ou NO. Pour le contrôle de procédé sans fail-safe, l'actionneur double effet (DA) est le bon choix.
Actionneur pneumatique – données techniques
- Gammes : FERGO DA (double effet) et FERGO SR (simple effet)
- Couple : 1,6 à 802 Nm/bar (à 6 bar : 9,6 à 4 816 Nm)
- Rotation : 90° quart de tour (standard)
- Bride ISO : F03, F04, F05, F07, F10, F12, F14, F16, F25 selon ISO 5211
- Entraînement étoile : 9, 14, 17, 22, 27, 36, 46, 55 mm
- Corps : aluminium, anodisé dur
- Pignon : acier moulé, nickelé
- Piston : aluminium
- Joints : NBR (standard), silicone (option pour −40 °C)
- Pression max. : 8 bar
- Température : −20 °C à +80 °C (NBR), −40 °C à +80 °C (silicone)
- Option ressort (SR) : NC (ressort fermant) ou NO (ressort ouvrant)
- Conformité :Directive Équipements sous Pression 2014/68/UE
Accessoires – électrovannes NAMUR, fins de course et positionneur

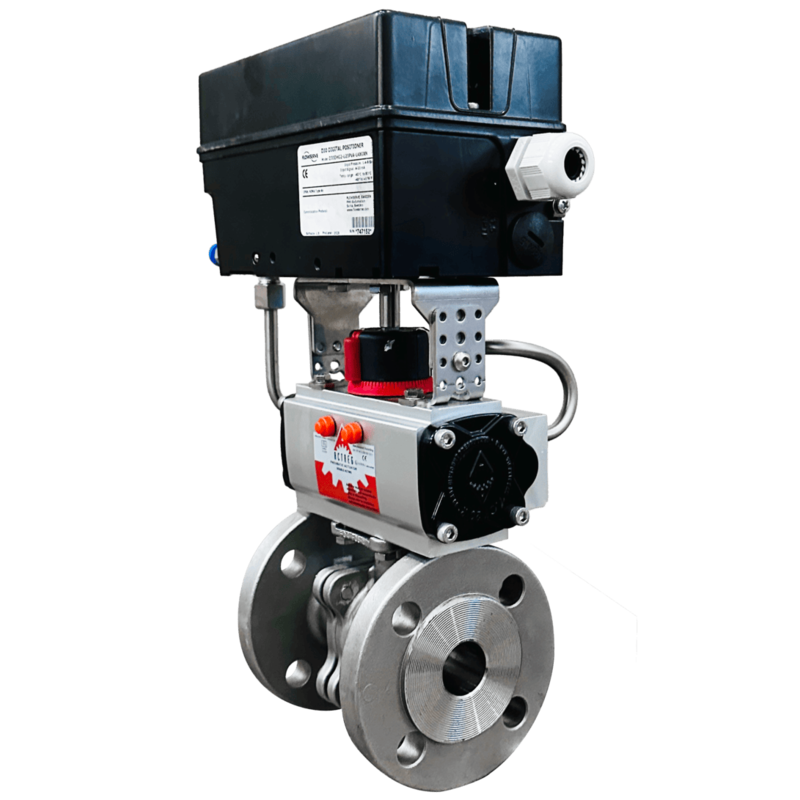

Fergo fournit l'actionneur pneumatique seul ou en package complet avec accessoires montés : électrovannes NAMUR (3/2 et 5/2 voies pour actionneurs simple et double effet, montage direct selon VDI/VDE 3845), boîtiers de fin de course Switchmaster (retour de position ouvert/fermé, capteurs inductifs), positionneur électropneumatique Siemens SIPART PS2 (4–20 mA / HART, détection NCS) et capteurs inductifs IFM pour retour de position sans contact. Fergo assure le dimensionnement complet, le montage de tous les accessoires et la livraison du package prêt à installer.

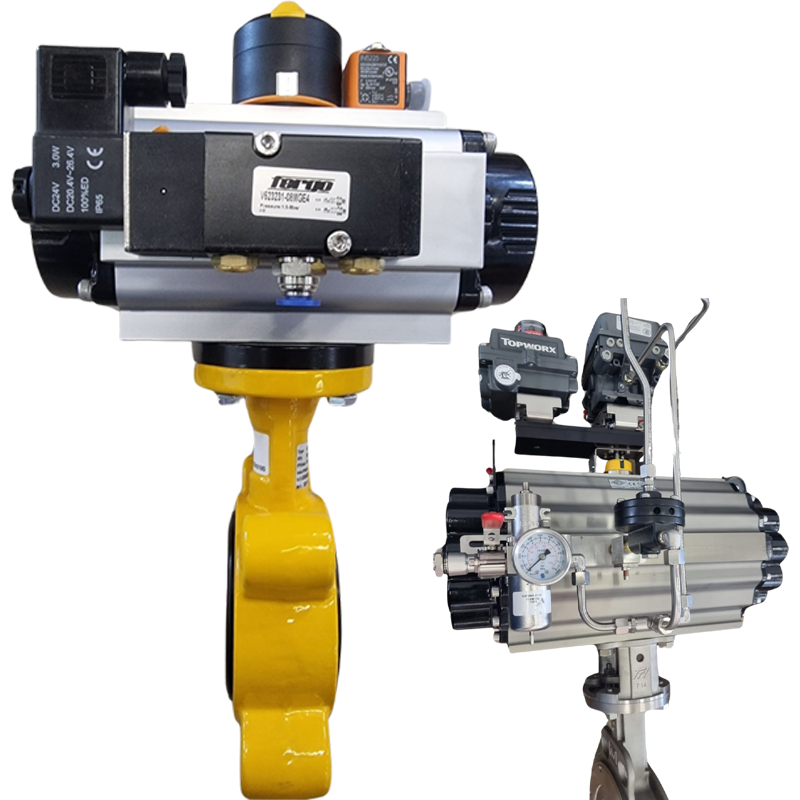

Applications – vannes papillon, vannes à boisseau et vannes guillotine
L'actionneur pneumatique quart de tour convient à toutes les robinetteries quart de tour avec bride ISO 5211. Dans l'industrie chimique et pétrochimique, les actionneurs double effet pilotent des vannes papillon pneumatiques sur fluides agressifs. Dans les installations de sécurité avec arrêt d'urgence, les actionneurs simple effet avec option NC sécurisent la vanne en position fermée. Dans le traitement d'eau et des eaux usées, les actionneurs pneumatiques automatisent vannes et clapets. Pour toute question technique, contactez notre équipe.
Actionneur pneumatique en stock – expédition rapide
Fergo tient les 61 variantes d'actionneurs pneumatiques en stock pour expédition immédiate. L'expédition standard via DHL atteint les clients en Europe (FR, CH, BE, LU) en quelques jours ouvrables. Chaque actionneur est livré avec fiche technique et déclaration de conformité. Tous les certificats sont sur la page Certificats.
