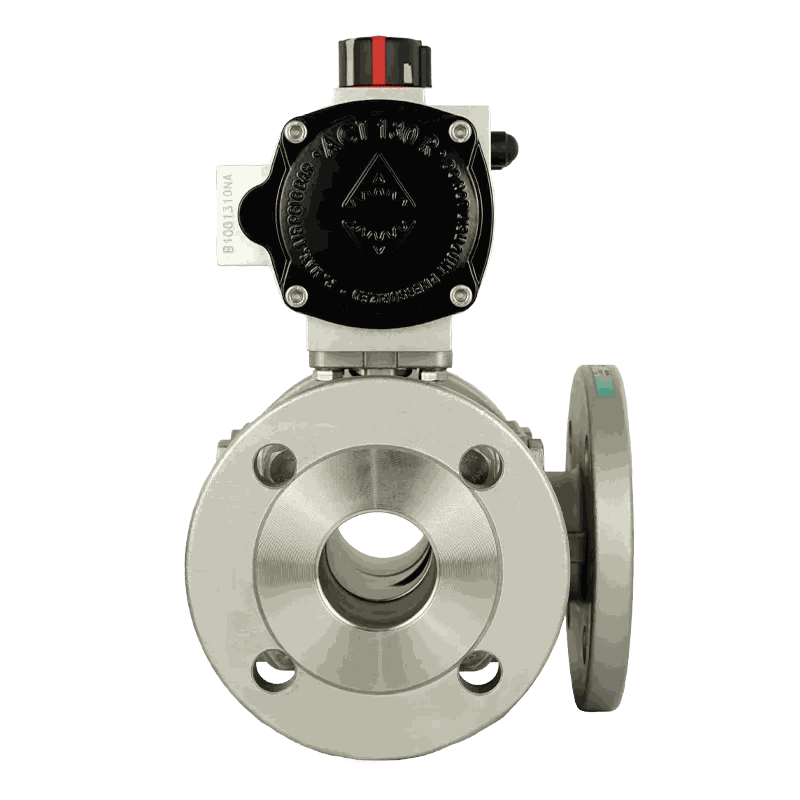

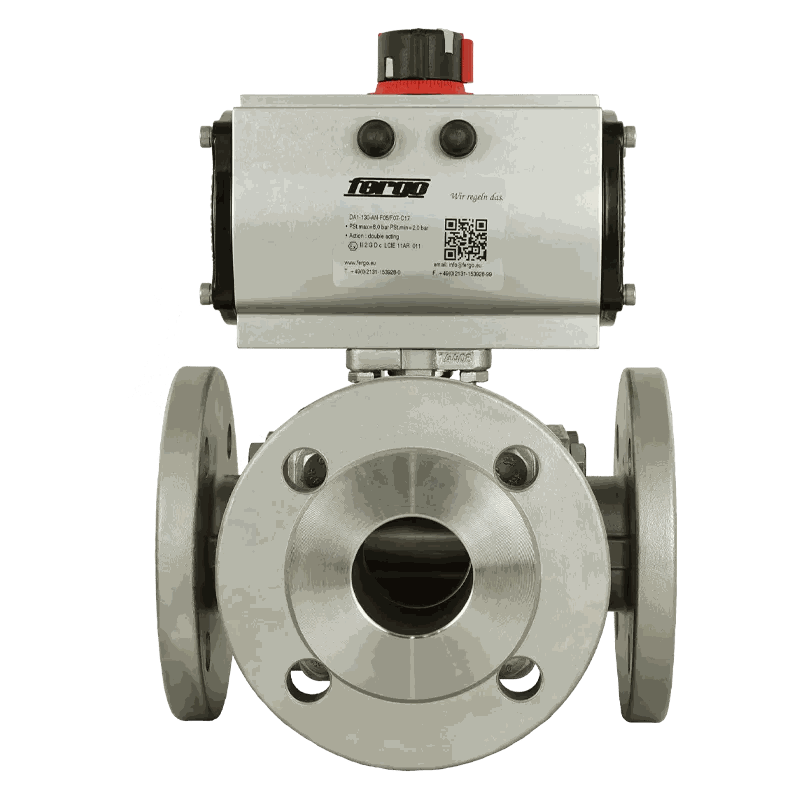

KL112 Vanne boisseau à 3 voies DN 100 PN16 L alésage inox actionneur pneumatique double effet
Numéro de produit 101-1008-12-DA
Prix 2 991,00 €
3 559,29 € TVA comprise
Délai de livraison : 2 à 7 jours
Disponible : En stock
Contact
Soutien et conseils à l'adresse suivante:
Du lundi au vendredi, de 8 h à 17 h
Du lundi au vendredi, de 8 h à 17 h
Modes de paiement
Méthodes d'expédition
Description
Vanne boisseau à 3 voies DN 100 PN 10/16 pneumatique
Modèle L alésage, passage intégral, raccord à bride selon DIN PN10/16, corps & boisseau en acier inoxydable 1.4408, joint boisseau TFM 1600, temp. (min./max.) -29°C à +175°C, Pression de service max. 16 bar, TA Luft Design, ATEX. Vanne à actionneur pneumatique rotatif double effet.
Diamètre nominal: DN100 - 4 pouce
Raccordement: Bride PN10, Bride PN16
Alésage/Perçage: L
Forme du corps: 3 voies
Matière du corps: Inox (1.4408)
Matiére du boisseau : Inox (1,4408)
Joint à boisseau: TFM 1600 (PTFE)
Pression max.: 16 bar
Plage de température: -29°C à +175°C
Elément d´actionnement / Commande: Actionneur pneumatique
Normes / Certifications: TA-Luft (certificat qualité de l'air)
Option: Double effet, Alésage / perçage en L, Passage complet
Disponibilité: En dépôt / immédiate
Data sheet
Data sheet
3D-Model
Download 3D-Model
