AK200 Vanne papillon DN 65 PN10/16 EPDM actionneur électrique 24V - 230V - 240V
Numéro de produit 150-1551-10-EL
Prix 373,11 €
444,00 € TVA comprise
Délai de livraison : 2 à 7 jours
Disponible : En stock
Contact
Soutien et conseils à l'adresse suivante:
Du lundi au vendredi, de 8 h à 17 h
Du lundi au vendredi, de 8 h à 17 h
Modes de paiement
Méthodes d'expédition
Description

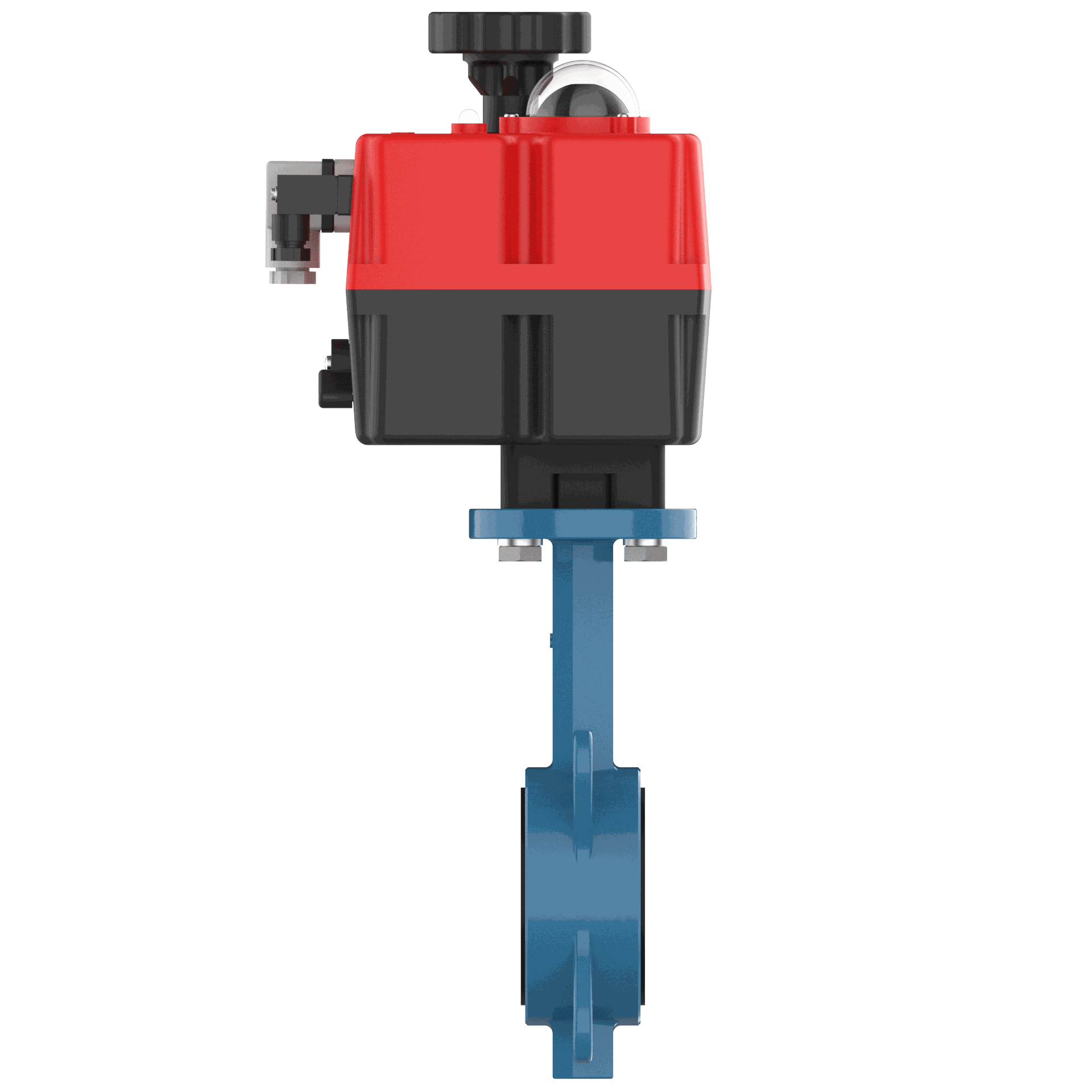

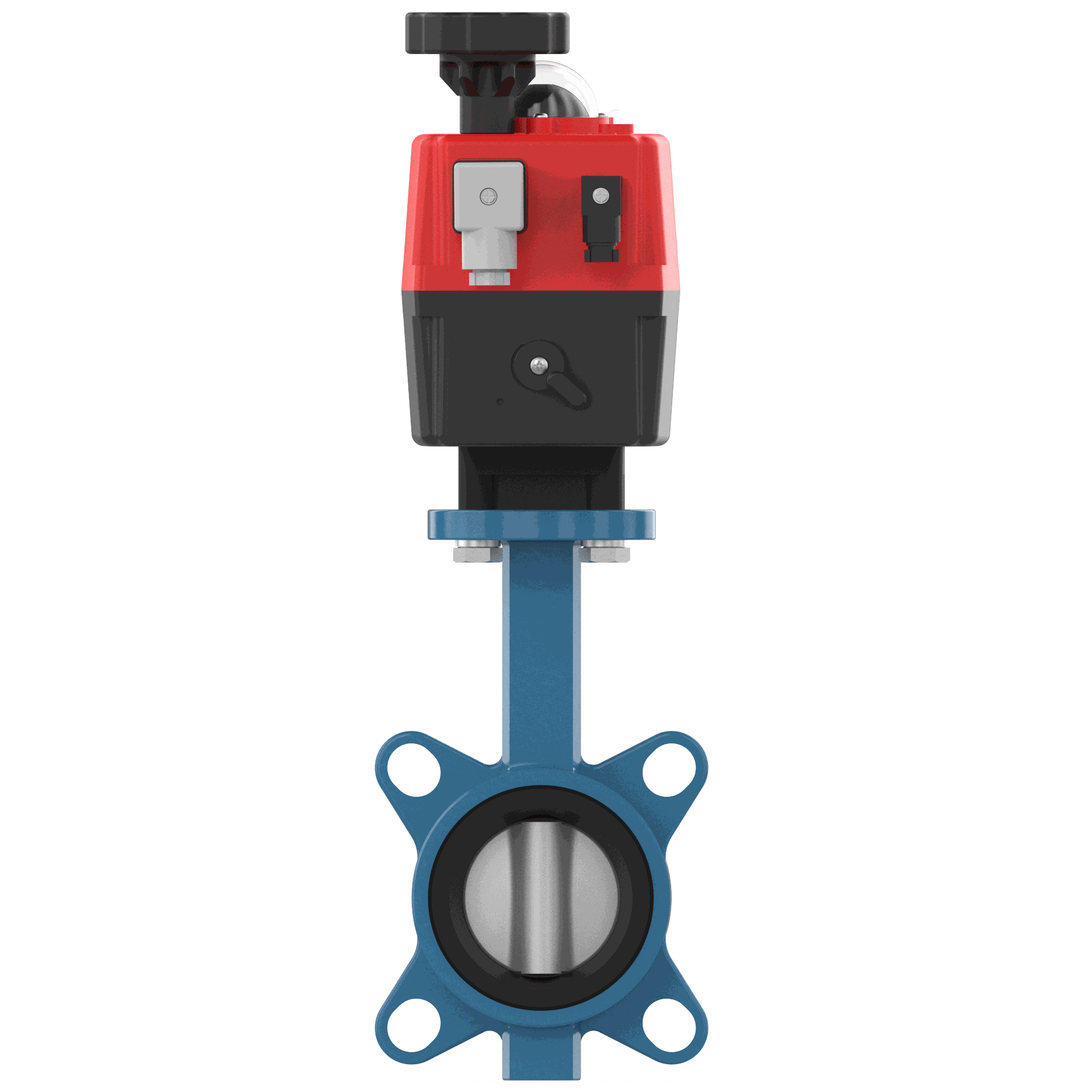

Vanne papillon à bride intermédiaire DN 65 commande électrique
raccordement PN10/16/150lbs, corps en fonte nodulaire GGG40, papillon en acier inoxydable 1.4408, joint axe en EPDM, avec commande électrique J4C-S55, temps de manoeuvre (90°) : 9s ± 10%, Multivoltage 24V - 230V - 240V AC/DC
Diamètre nominal: DN65 - 2 1/2 pouce
Raccordement: Bride ANSI Classe 150, Bride PN10, Bride PN16
Forme du corps: Bride avec oreilles centrées-Wafer
Dimension Totale: EN 558-série 20
Matière du corps: Fonte ductile (GGG40)
Pression max.: 16 bar
Manchette: EPDM
Papillon : Acier inoxydable (1.4408)
Plage de température: -10°C à +120°C
Durée de manoeuvre (90°): 13s ± 10%
Elément d´actionnement / Commande: Actionneur électrique
Option: 24V, 230V, 240V
Disponibilité: En dépôt / immédiate
Tender
Fergo Absperrklappe Typ AK200-D2SELW-DN65-EL Antrieb
Zwischenflanschgehäuse zum Einbau zw. Flansche PN10/16/150lbs
Kopfflansch nach ISO 5211 • Dichtschließend • Zentrisch gelagert
Gehäuse: Sphäroguss GGG40 + Epoxy 120µm
Klappenscheibe: Edelstahl CF8M (1.4408)
Welle: AISI 420 - Edelstahl
Nenndruck (max.): 16bar
Sitzring: EPDM
Temp. (min. max.): -10°C bis +120°C
Betätigung: Elektroschwenkantrieb Typ: FG-J4C-S55
Multivoltagesystem: 24V - 240V AC/DC, 50/60Hz
Laufzeit (90°): 13s ± 10%
Gehäuse: Polyamid (PA6)
Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
Handnotbetätigung
Elektronische Drehmomentbegrenzung
Automatische Schaltraumheizung
Zwischenflanschgehäuse zum Einbau zw. Flansche PN10/16/150lbs
Kopfflansch nach ISO 5211 • Dichtschließend • Zentrisch gelagert
Gehäuse: Sphäroguss GGG40 + Epoxy 120µm
Klappenscheibe: Edelstahl CF8M (1.4408)
Welle: AISI 420 - Edelstahl
Nenndruck (max.): 16bar
Sitzring: EPDM
Temp. (min. max.): -10°C bis +120°C
Betätigung: Elektroschwenkantrieb Typ: FG-J4C-S55
Multivoltagesystem: 24V - 240V AC/DC, 50/60Hz
Laufzeit (90°): 13s ± 10%
Gehäuse: Polyamid (PA6)
Endlagenschalter: 2x SPST NO 5A 125V AC / 3A 250V AC
Handnotbetätigung
Elektronische Drehmomentbegrenzung
Automatische Schaltraumheizung
Data sheet
Data sheet
3D-Model
Download 3D-Model
