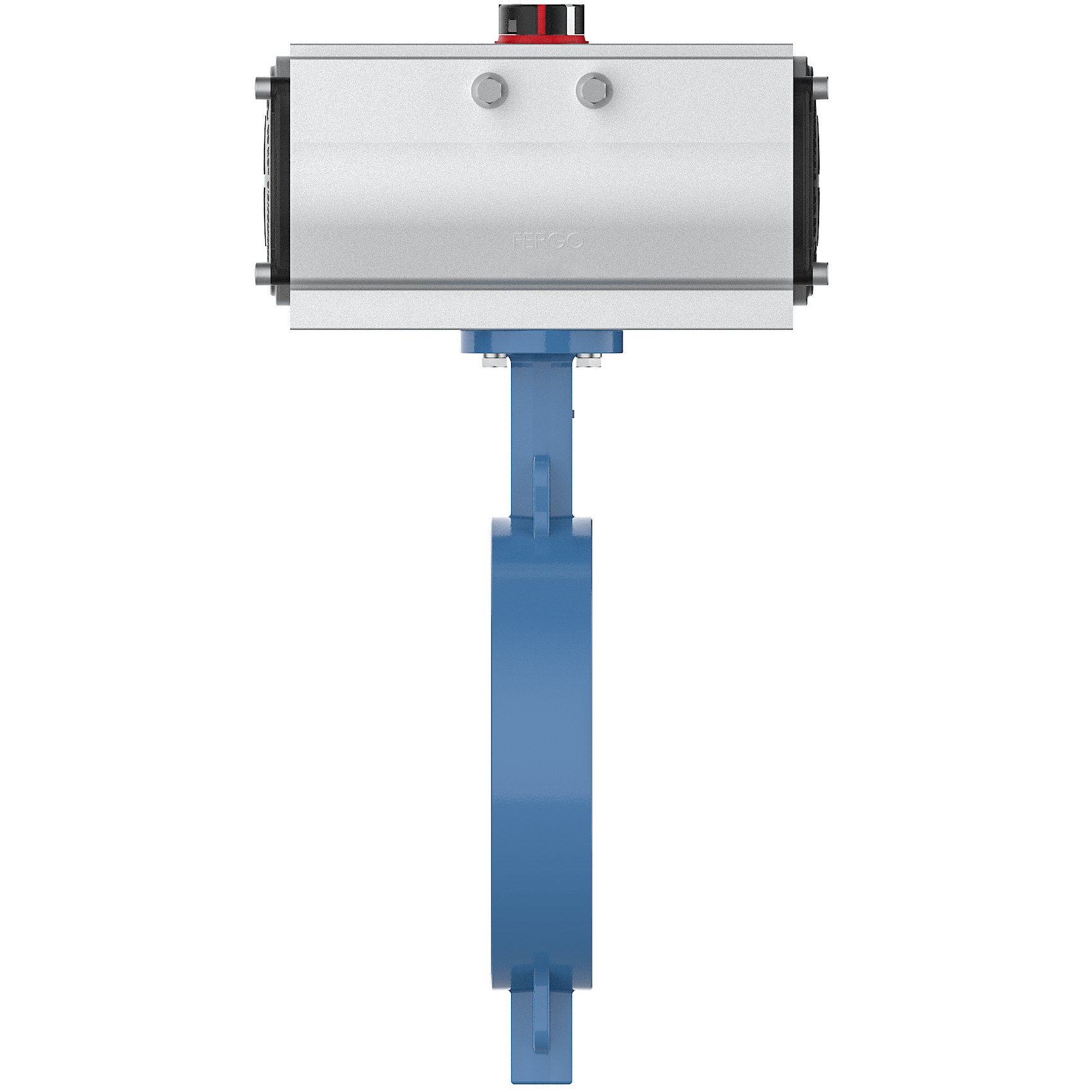

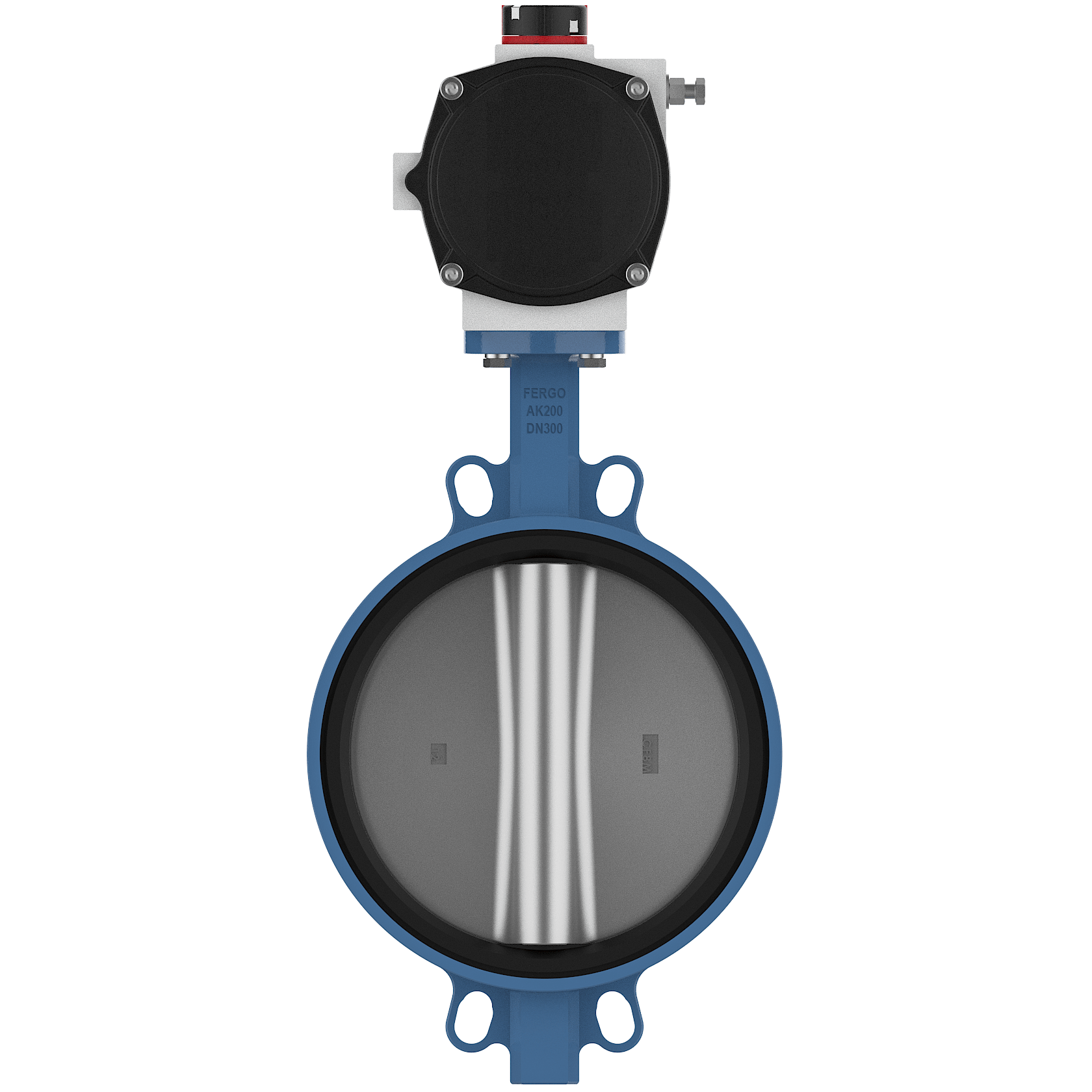

AK200 Vanne papillon DN 300 PN10/16 NBR actionneur pneumatique à double effet
Numéro de produit 150-1553-20-DA
Prix 1 032,23 €
1 228,35 € TVA comprise
Délai de livraison : 2 à 7 jours
Disponible : En stock
Description
Vanne papillon pneumatique DN 300
forme de construction Bride intermédiaire avec actionneur, raccordement PN10/16/150lbs, corps en fonte ductile GGG40, disque en acier inoxydable (1.4408), anneau de siège en NBR avec actionneur pneumatique pivotant à double effet 90 degrés
Diamètre nominal: DN300 - 12 pouce
Raccordement: Bride ANSI Classe 150, Bride PN10, Bride PN16
Forme du corps: Bride avec oreilles centrées-Wafer
Dimension Totale: EN 558-série 20
Matière du corps: Fonte ductile (GGG40)
Pression max.: 10 bar
Manchette: NBR
Papillon : Acier inoxydable (1.4408)
Plage de température: -10°C à +80°C
Elément d´actionnement / Commande: Actionneur pneumatique
Option: Double effet
Disponibilité: En dépôt / immédiate
Tender
Vanne papillon type AK200-D2SNLW-DN300-DA Actionneur
Corps à bride intermédiaire pour montage entre brides PN10/16/150lbs
Bride selon ISO 5211
Fermeture étanche
Monté au centre
Corps : GGG40 + époxy 150µm
Disque de clapet : CF8M (1.4408)
Tige : AISI 420
Pression nominale (max.) : 16bar
Bague de siège : NBR Temp. (min. max.) : -10°C à +80°C
Actionnement : actionneur pneumatique DA1-1200-AN-F10/F12-C36
Forme de construction : à double effet, pivotant à 90
Boîtier : aluminium, anodisé dur
Pression de service max. : 8 bar
Conçu pour une pression de commande de 6 bars
Corps à bride intermédiaire pour montage entre brides PN10/16/150lbs
Bride selon ISO 5211
Fermeture étanche
Monté au centre
Corps : GGG40 + époxy 150µm
Disque de clapet : CF8M (1.4408)
Tige : AISI 420
Pression nominale (max.) : 16bar
Bague de siège : NBR Temp. (min. max.) : -10°C à +80°C
Actionnement : actionneur pneumatique DA1-1200-AN-F10/F12-C36
Forme de construction : à double effet, pivotant à 90
Boîtier : aluminium, anodisé dur
Pression de service max. : 8 bar
Conçu pour une pression de commande de 6 bars
Accessories
Data sheet
Data sheet
3D-Model
Download 3D-Model
