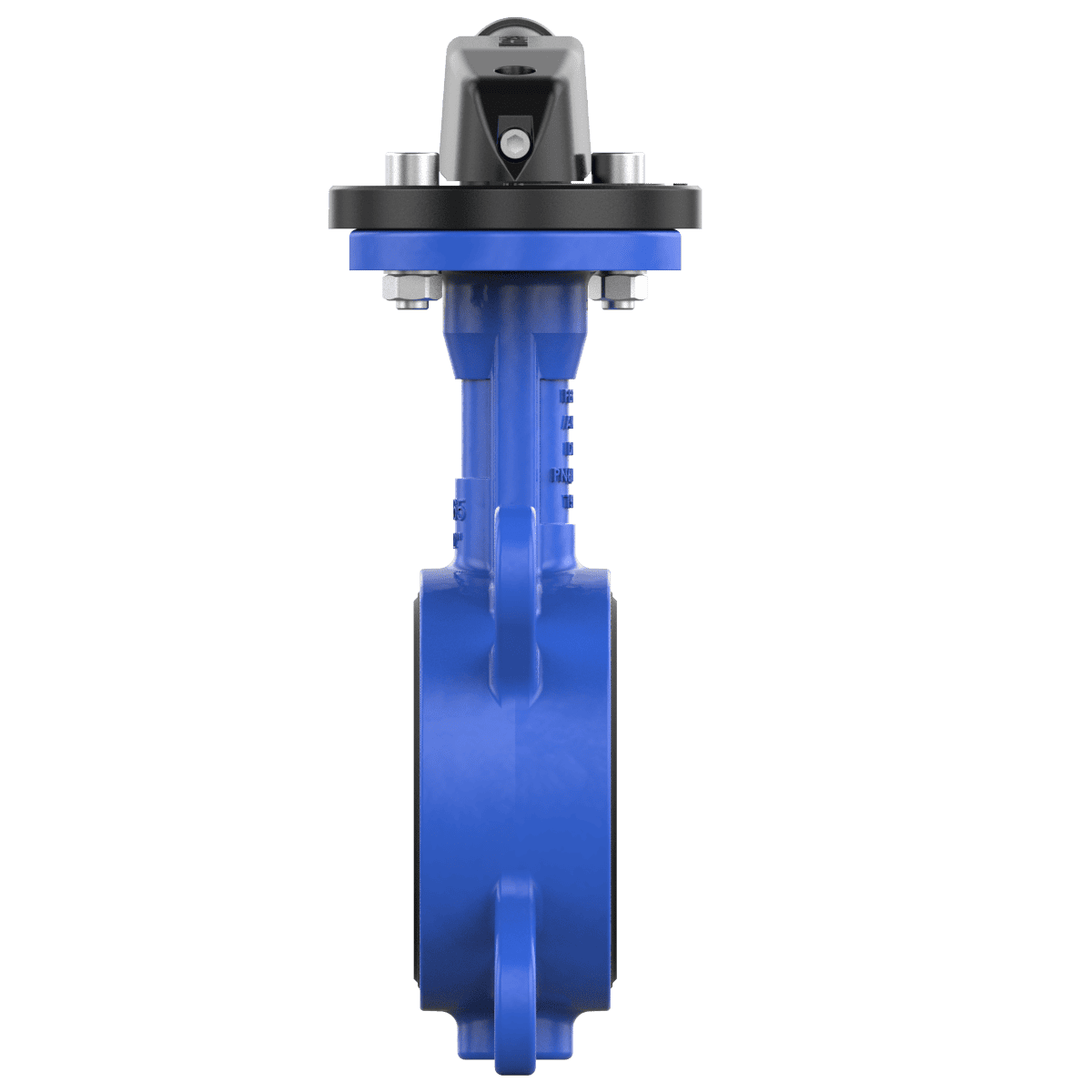

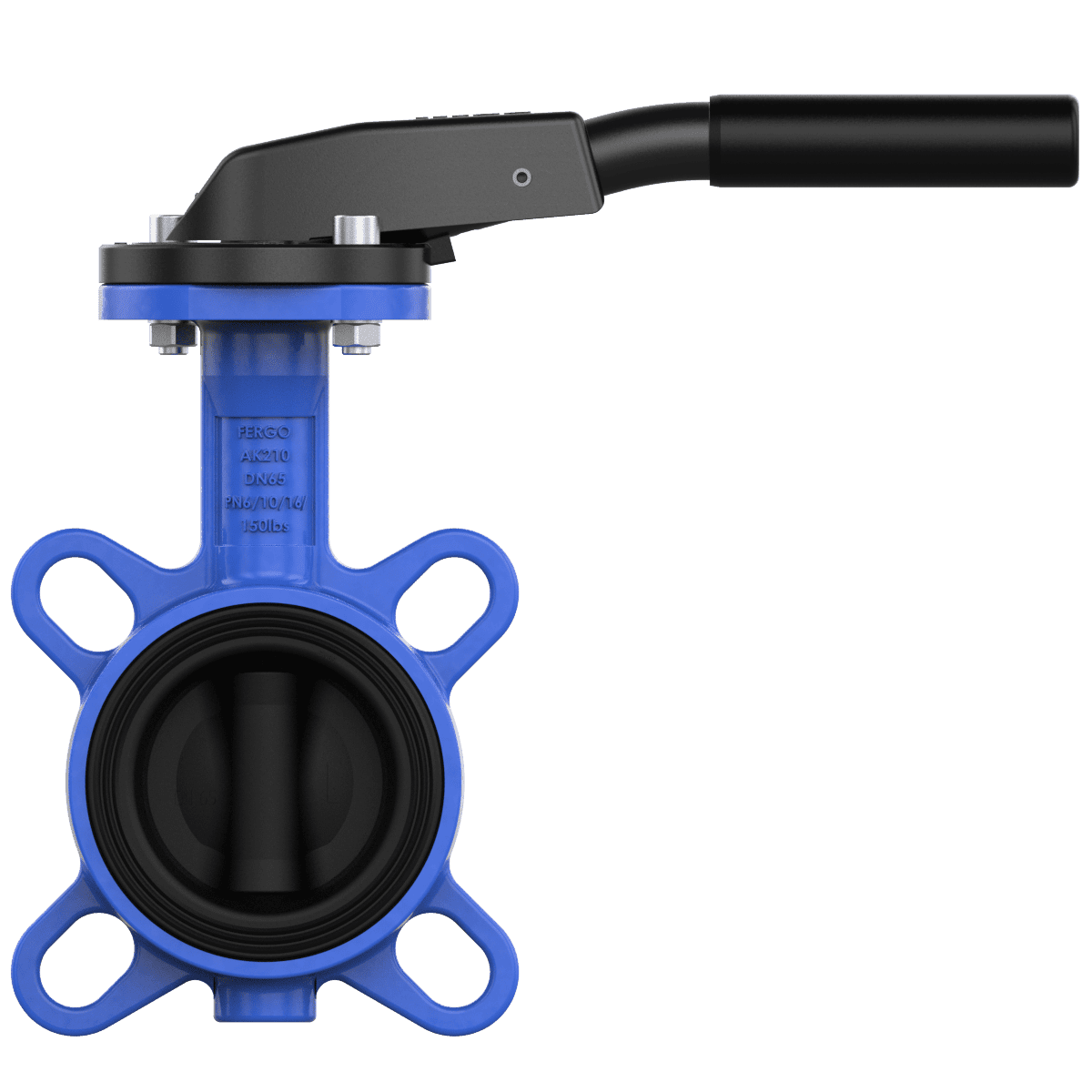

La vanne papillon à bride intermédiaire DN 65 est conçue pour être installée entre des brides conformes aux normes PN10/16 et ANSI 150 et garantit une fermeture étanche et fiable dans les applications industrielles les plus diverses. Le corps en GGG40 recouvert d’une couche d’époxy de 120 µm offre une protection robuste contre la corrosion et une longue durée de vie. Le disque de vanne en GGG40 avec revêtement EPDM vulcanisé, associé à l'arbre en AISI 420 et à la bague de siège en EPDM, garantit une résistance fiable aux fluides. La bride de tête conforme à la norme ISO 5211 permet une automatisation aisée à l'aide d'actionneurs pneumatiques ou électriques. En version standard, la vanne est livrée avec un levier manuel en aluminium pour le fonctionnement manuel.
Diamètre nominal:DN65 - 2 1/2 pouce
Raccordement:Bride ANSI Classe 150, Bride PN6, Bride PN10, Bride PN16
Forme du corps:Bride avec oreilles centrées-Wafer
Dimension Totale:EN 558-série 20
Matière du corps:Fonte ductile (GGG40)
Pression max.:16 bar
Manchette:EPDM
Papillon :Fonte ductile + EPDM
Plage de température:-20°C à +110°C
Elément d´actionnement / Commande:Levier manuel / poignée
Tender
Vanne papillon type AK210-D2YELW-DN65
• Corps à brides intermédiaires pour montage entre brides PN10/16/150 lb • Bride supérieure conforme à la norme ISO 5211 • Fermeture étanche • Montage centré • Corps : GGG40 + époxy 120 µm • Disque de vanne : GGG40 avec EPDM vulcanisé • Arbre : AISI 420 • Pression nominale (max.) : 16 bar • Bague de siège : EPDM • Température (min. max.) : -20 °C à +110 °C
