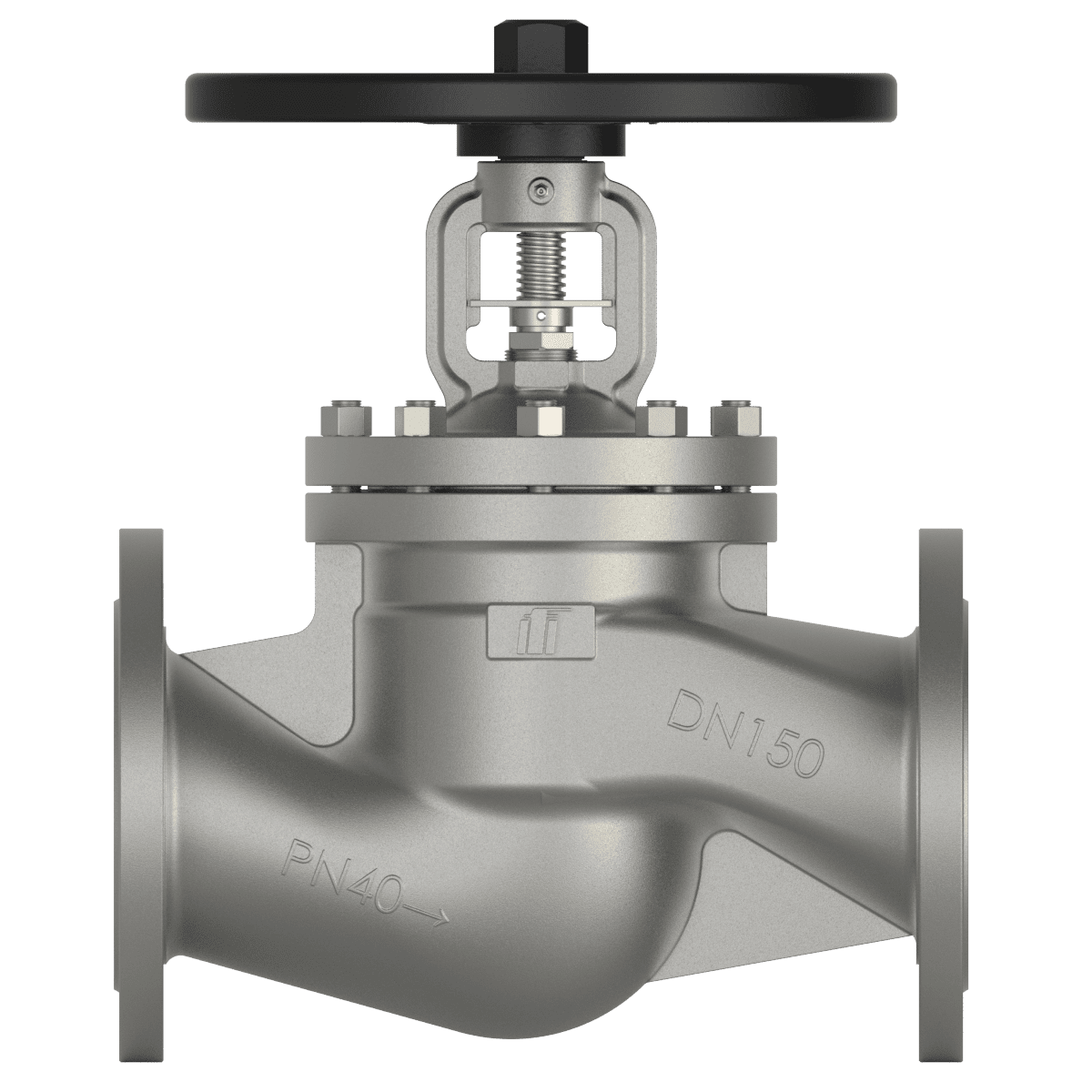

La vanne à soufflet DN 150 en acier inoxydable est conçue pour une utilisation dans des installations industrielles et de traitement exigeantes, où la résistance à la corrosion et une fermeture durable à faibles émissions sont requises. Grâce à ses raccords à brides PN40 conformes à la norme EN 1092-1, forme B1, et à sa longueur de construction conforme à la norme EN 558-1, série 1, cette vanne s'intègre facilement dans des réseaux de tuyauterie neufs ou existants. Sa conception conforme à la norme EN 13709, avec un filetage de tige externe (OS&Y) et un couvercle vissé, garantit un fonctionnement sûr et un entretien aisé. Le soufflet et le joint de corps répondent aux exigences de la norme TA-Luft selon ISO 15848-1 et assurent une étanchéité durable à faibles fuites. Un siège de vanne stellité augmente la résistance à l'usure et contribue à une longue durée de vie, même avec des fluides exigeants. La commande s'effectue de manière précise et confortable à l'aide d'un volant.
Cône de plaque:F316
Exécution:Vanne à soufflet
Presse-étoupe:Graphite
Siége:stellité
Soufflet:1.4571 (AISI 316Ti)
Diamètre nominal:DN150 - 6 pouce
Raccordement:Bride PN40
Dimension Totale:EN 558-1 série 1
Matière du corps:Inox (1.4408)
Pression max.:40 bar
Plage de température:Max. à 400°C
Tige:F316
Elément d´actionnement / Commande:Volant ( réducteur à volant)
Normes / Certifications:TA-Luft (certificat qualité de l'air), AD2000
Tender
Vanne à soufflet VG460, PN40-DN150
• avec couvercle vissé et filetage de tige externe • Conception conforme à la norme EN 13709 • Raccord à bride conforme à la norme EN 1092-1, forme B1 • Longueur totale conforme à la norme EN 558-1, série 1 • Corps et couvercle : 1.4408 • Disque : F316 • Tige : F316 • Siège de vanne : stellité • Soufflet : SS316Ti (TA Luft selon ISO 15848-1) • Joint de corps : SS316 + graphite (TA Luft selon ISO 15848-1) • Raccord vissé : ASTM A194 8M/ASTM A193 B8M • Pression de service max. : 40 bars • Température de service max. : 400 °C • Commande : volant (tige montante) • AD2000, NACE, PED2014/68/UE, TA-Luft
