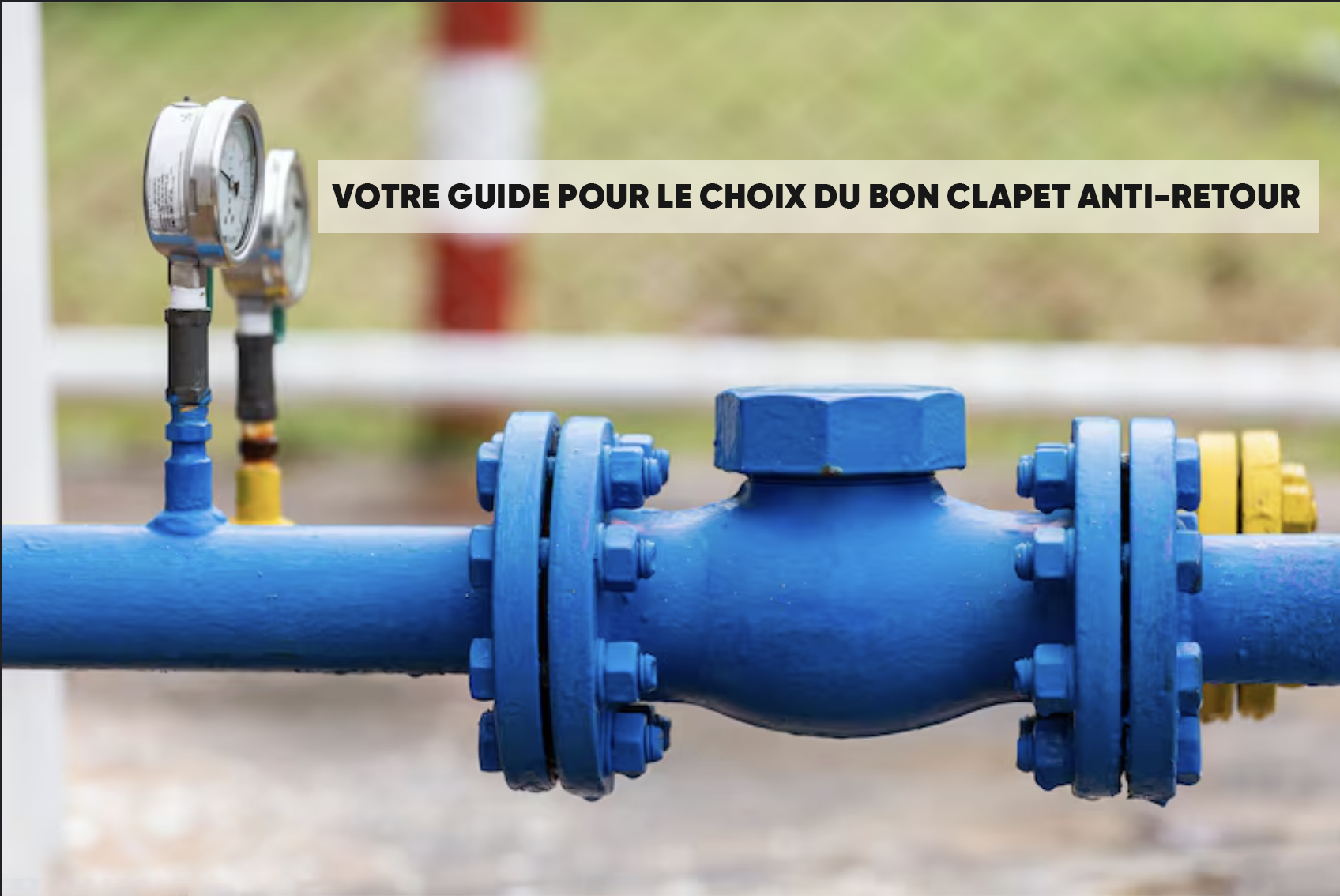

Indispensable dans les réseaux de tuyauterie, le clapet anti-retour joue un rôle essentiel pour assurer la sécurité et la performance des installations hydrauliques et industrielles. Ce dispositif simple en apparence empêche le reflux des fluides dans le sens opposé, évitant ainsi les risques de contamination, de surpression ou de détérioration du système.

Que ce soit pour une installation domestique d'eau potable ou pour une application plus complexe dans un environnement industriel, le clapet anti-retour eau ou le clapet anti-retour industriel reste un élément clé du bon fonctionnement de tout réseau de fluide.

Dans ce guide complet, nous vous expliquons comment installer, entretenir et choisir votre clapet anti-retour selon vos besoins. Vous découvrirez également les différents types de clapets, les erreurs d'installation à éviter et les conseils d'experts pour prolonger leur durée de vie.

Que vous soyez un particulier ou professionnel, ce guide vous aide à installer et entretenir efficacement votre clapet anti retour eau ou clapet anti-retour industriel.

Définition et rôle du clapet anti-retour

• Les circuits d'eau (potable, sanitaire ou de chauffage) où il empêche la contamination de l'eau propre par le reflux
• Les installations industrielles, notamment dans les systèmes de pompage, de refroidissement ou de traitement des fluides
• Les réseaux d'air comprimé, de vapeur ou d'hydrocarbures, où il protège les équipements sensibles contre les variations de pression et les contre-courants

Clapet à battant (ou swing check)

Le clapet à battant est l'un des modèles les plus courants. Il est équipé d'un disque articulé qui se soulève sous la pression du fluide et se referme automatiquement lorsque le flux s'inverse. Il est idéal pour les installations horizontales et offre une faible perte de charge.

Clapet à ressort (spring-loaded)

Ce clapet anti retour à ressort contient un mécanisme de rappel qui ferme automatiquement la vanne lorsque le débit s'arrête. Il garantit une fermeture rapide et limite les coups de bélier. Très répandu dans les circuits verticaux et les applications industrielles nécessitant une fermeture étanche.

Clapet à bille

Le clapet à bille utilise une bille mobile qui se soulève sous la pression du fluide et retombe sur son siège lorsque le flux s'arrête. Ce modèle est simple, robuste et peu sensible aux impuretés. Souvent utilisé dans les réseaux d'eaux usées ou les pompes industrielles à débit élevé.

Clapet à disque double (dual plate)

Le clapet à disque double, aussi appelé double battant, est composé de deux demi-disques articulés. Compact et léger, il offre une fermeture rapide et réduit considérablement les coups de bélier. Adapté aux réseaux de grande capacité ou aux installations industrielles à fort débit.

Veuillez sil vous plaît visister plusisuers autres types de clapet anti-retour : clapet non-retour à filetage, clapet anti-retour axiale, clapet anti-retour à soupape, clapet anti-retour revêtu en PFA de la marque internationale FLOWSERVE, aussi découvrez notre gamme de clapet anti-retour de la marque renommere GESTRA

Clapet anti retour industriel vs clapet anti retour eau domestique

Le clapet anti retour industriel est conçu pour résister à des pressions, températures et fluides agressifs (huile, vapeur, hydrocarbures), tandis que le clapet anti retour eau domestique vise surtout à protéger les canalisations et appareils sanitaires contre le reflux ou la contamination.

Tableau comparatif des types de clapets anti-retour

Le clapet anti retour joue un rôle essentiel dans la protection de vos circuits hydrauliques et industriels. Son efficacité dépend non seulement du modèle choisi, mais aussi de son emplacement dans l'installation.

Installation horizontale

L'installation horizontale est la plus courante, notamment pour les clapets à battant et lesclapets à disque double.

• Recommandation principale : positionner le clapet avec l'axe de charnière vers le haut
• Principe : cette position utilise la gravité pour aider à refermer le battant après chaque passage de fluide
• Avantage: Fermeture rapide et naturelle du clapet, meilleur étanchéité, réduction des coups de bélier

Installation verticale

Le montage vertical est possible uniquement si le flux circule vers le haut (flux ascendant).

• Cas typiques : systèmes de relevage d'eau ou conduites montantes dans les installations hydrauliques ou industrielles
• Attention : en cas de flux descendant, le clapet anti retour risque de rester ouvert en permanence, entraînant un reflux incontrôlé et des chocs hydrauliques destructeurs

Espacement et orientation

Pour garantir un fonctionnement optimal :

• laissez 1 à 2 diamètres de tuyau libres de chaque côté du clapet anti retour pour éviter les turbulences
• vérifiez que le sens de la flèche gravée sur le corps du clapet correspond bien au sens d'écoulement du fluide
• prévoyez un accès dégagé pour la maintenance, surtout si le système doit être démonté périodiquement pour inspection

Matériel et outils nécessaires

Avant de commencer, assurez-vous de disposer de tout le matériel requis. Le choix du clapet anti retour dépend du type de fluide, de la pression et du matériau de la canalisation.

Éléments essentiels :

• Clapet adapté au fluide et au réseau : inox pour les installations industrielles ou corrosives, laiton pour l'eau chaude et les réseaux domestiques, PVC pour les circuits d'eau froide ou d'irrigation, fonte pour les réseaux de grande dimension ou haute pression
• Clés plates ou à molette pour le serrage
• Joints d'étanchéité adaptés au fluide (caoutchouc, fibre, PTFE)
• Ruban téflon ou pâte d'étanchéité pour les filetages
• Lubrifiant (type graisse silicone) pour faciliter le montage et éviter d'abîmer les joints

Étapes détaillées d'installation

Erreurs à éviter

• Installer à l'envers (mauvais sens du flux) : Le clapet anti retour ne fonctionnera pas et provoquera un reflux immédiat.
• Oublier le joint ou trop serrer : Un serrage excessif peut endommager les filetages ou créer des microfuites.
• Installer sur un flux descendant : Le clapet risque de rester ouvert en continu, perdant toute efficacité et favorisant les coups de bélier.
• Utiliser un modèle non adapté au fluide : Chaque fluide a ses spécificités : un clapet en laiton supportera mal l'huile ou la vapeur, tandis qu'un clapet en PVC ne résistera pas à la haute température.

Pourquoi entretenir régulièrement son clapet ?

Un clapet anti retour encrassé, entartré ou bloqué peut provoquer des dysfonctionnements graves, surtout dans les environnements industriels. Voici pourquoi un entretien périodique est indispensable :

• Prévenir les fuites et les pertes de charge : un siège ou un joint encrassé peut empêcher une fermeture hermétique, entraînant une fuite de fluide.
• Prolonger la durée de vie du système : un nettoyage régulier limite l'usure des composants internes et retarde le remplacement du clapet.
• Éviter les arrêts de production : dans un réseau industriel, un clapet anti retour industriel défaillant peut immobiliser toute une ligne de production et générer des coûts élevés.

Signes d'un clapet défectueux

• Bruits de claquement ou coups de bélier : indiquent une fermeture brutale ou un ressort fatigué.
• Reflux d'eau ou de fluide : signe que le disque ne se ferme plus correctement.
• Perte de pression dans le circuit : le clapet laisse passer une petite quantité de fluide en sens inverse.
• Vanne bloquée ouverte ou fermée : due à la présence de débris, de tartre ou d'une corrosion interne.

 Sil’undecesproblèmesapparaît,ilestrecommandédedémonteretnettoyerleclapet avant d’envisager son remplacement

Étapes d'entretien

Avanttouteopération,coupezl’alimentationetpurgezlecircuitpourévitertoutrisquede fuite ou de blessure.

Clapet anti retour eau : entretien domestique

Dans les installations résidentielles, le clapet anti retour eau protège le réseau contre les retours d'eau contaminée. Voici les bonnes pratiques pour un entretien simple et efficace :

• Vérifiez le bon fonctionnement du clapet après chaque période d'inactivité prolongée (ex. absence de plusieurs semaines).
• Nettoyez le dispositif au moins une fois par an si votre eau est calcaire.
• En cas de perte de pression sur le circuit, vérifiez que le clapet se ferme bien à l'arrêt du débit.

Maintenance d'un clapet anti retour industriel

Dans un environnement industriel, les conditions d'exploitation sont plus exigeantes (pression élevée, fluides corrosifs, températures extrêmes). Un plan de maintenance préventive est donc essentiel :

• Inspecter visuellement les clapets anti retour industriels tous les 3 à 6 mois.
• Procéder à un nettoyage interne complet au moins une fois par an.
• Utiliser des produits de nettoyage compatibles avec le matériau du clapet (inox, fonte, laiton, etc.).
• Remplacer immédiatement tout composant corrodé ou déformé.

Astuce pratique: Il existe des similitudes entre les techniques de maintenance et d’entretien des vannes papillon et des vannes à boisseau. Pour plus de détails, nous vous invitons à consulter l'article correspondant.

En fonction du fluide

Chaque fluide possède ses propres caractéristiques physiques et chimiques (température, viscosité, corrosion, pression). Le type de clapet anti retour doit donc être choisi selon la nature du fluide :

• Eau potable → privilégier un clapet en laiton, bronze ou PVC, résistant à la corrosion et conforme aux normes sanitaires.
• Huile ou hydrocarbures → opter pour des clapets en acier inoxydable ou en fonte, conçus pour résister aux liquides visqueux et aux produits gras.
• Air comprimé → utiliser un clapet léger, souvent en laiton ou en aluminium, assurant une fermeture rapide.
• Vapeur → préférer un modèle en acier ou inox supportant des températures élevées.
• Produits chimiques → sélectionner un clapet en PVC, PVDF ou inox selon la compatibilité chimique.

En fonction du matériau:

En fonction du diamètre DN et de la pression PN:

Toujours vérifier le sens du flux avant montage

Chaque clapet anti-retour eau ou clapet anti-retour industriel possède une flèche gravée sur le corps indiquant le sens de circulation du fluide. Monter le clapet à l'envers est une erreur fréquente qui empêche le passage du fluide et peut endommager le disque interne.

Respecter les recommandations du fabricant

Chaque modèle de clapet anti-retour possède ses propres spécifications techniques (pression nominale, température maximale, position de montage, orientation du disque). Il est donc essentiel de suivre les instructions fournies par le fabricant pour garantir une étanchéité optimale et éviter tout dysfonctionnement prématuré.

Installer un filtre en amont pour éviter les débris

La présence d'impuretés (sable, calcaire, particules métalliques) dans le fluide est l'une des principales causes d'usure des clapets. Installer un filtre avant le clapet anti-retour permet de retenir ces débris et de préserver la surface d'étanchéité du disque et du siège.

Effectuer un test de fonctionnement après installation

Une fois le clapet anti-retour monté, il est recommandé d'effectuer un test de mise en pression afin de vérifier l'absence de fuites et le bon mouvement du disque. Ce test simple permet de s'assurer que la vanne s'ouvre et se referme correctement selon le sens du flux.

Planifier un entretien annuel

Même les clapets anti-retours industriels les plus robustes nécessitent un entretien préventif régulier. Un contrôle annuel permet de détecter les débuts de corrosion, de nettoyer les sièges et de remplacer les joints usés avant qu'une panne ne survienne.

• Fréquence conseillée : Tous les 12 mois pour les installations domestiques
• Fréquence conseillée : Tous les 6 mois pour les circuits industriels ou les fluides corrosifs
