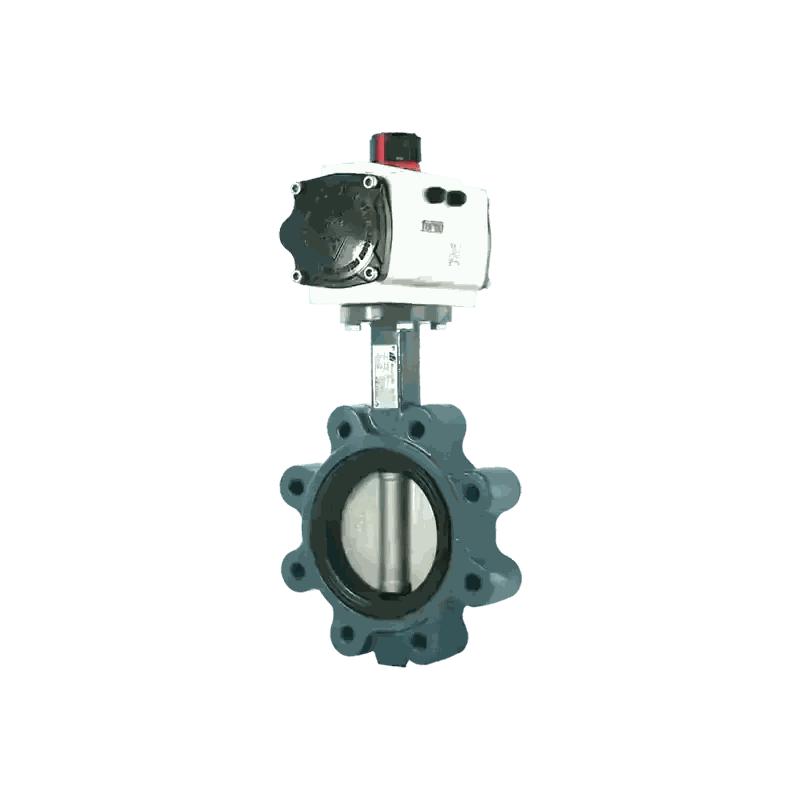

AK201 Vanne papillon DN 80 PN10/16 EPDM actionneur pneumatique double effet
Numéro de produit 150-1552-11-DA
Prix 170,30 €
202,66 € TVA comprise
Délai de livraison : 2 à 7 jours
Disponible : En stock
Contact
Soutien et conseils à l'adresse suivante:
Du lundi au vendredi, de 8 h à 17 h
Du lundi au vendredi, de 8 h à 17 h
Modes de paiement
Méthodes d'expédition
Description
Vanne papillon avec oreilles taraudées / Lug DN 80 actionneur pneumatique
raccordement PN10/16, corps en fonte nodulaire GGG40, papillon en acier inoxydable (1.4408 ), joint axe en EPDM avec actionneur pneumatique à double effet 90 degrés, pression de service maximale 8 bar, conçu pour une pression de commande de 6 bar
Diamètre nominal: DN80-3 pouce
Raccordement: Bride PN10, Bride PN16
Forme du corps: Bride avec oreilles taraudées-Lug
Dimension Totale: EN 558-série 20
Matière du corps: Fonte ductile (GGG40)
Pression max.: 16 bar
Manchette: EPDM
Papillon : Acier inoxydable (1.4408)
Plage de température: -10°C à +120°C
Elément d´actionnement / Commande: Actionneur pneumatique
Option: Double effet
Disponibilité: En dépôt / immédiate
Tender
Fergo Absperrklappe Typ AK201-D2SELL-DN80-DA Antrieb
Anflanschgehäuse zum Einbau zw. Flansche PN10/16
Kopfflansch nach ISO 5211
Dichtschließend
Zentrisch gelagert
Gehäuse: Sphäroguss GGG40 + Epoxy 150µm
Klappenscheibe: Edelstahl CF8M (1.4408)
Welle: AISI 420
Nenndruck (max.): 16bar
Sitzring: EPDM
Temp. (min. max.): -10°C bis +120°C
Betätigung: Pneumatik-Antrieb DA1-80-AN-F05/F07-C17
Bauform: Doppeltwirkend, 90° schwenkend
Gehäuse: Aluminium, harteloxiert
Max. Betriebsdruck: 8 bar
Ausgelegt für 6 Bar Steuerdruck
Anflanschgehäuse zum Einbau zw. Flansche PN10/16
Kopfflansch nach ISO 5211
Dichtschließend
Zentrisch gelagert
Gehäuse: Sphäroguss GGG40 + Epoxy 150µm
Klappenscheibe: Edelstahl CF8M (1.4408)
Welle: AISI 420
Nenndruck (max.): 16bar
Sitzring: EPDM
Temp. (min. max.): -10°C bis +120°C
Betätigung: Pneumatik-Antrieb DA1-80-AN-F05/F07-C17
Bauform: Doppeltwirkend, 90° schwenkend
Gehäuse: Aluminium, harteloxiert
Max. Betriebsdruck: 8 bar
Ausgelegt für 6 Bar Steuerdruck
Data sheet
Data sheet
3D-Model
Download 3D-Model
